Pārskats

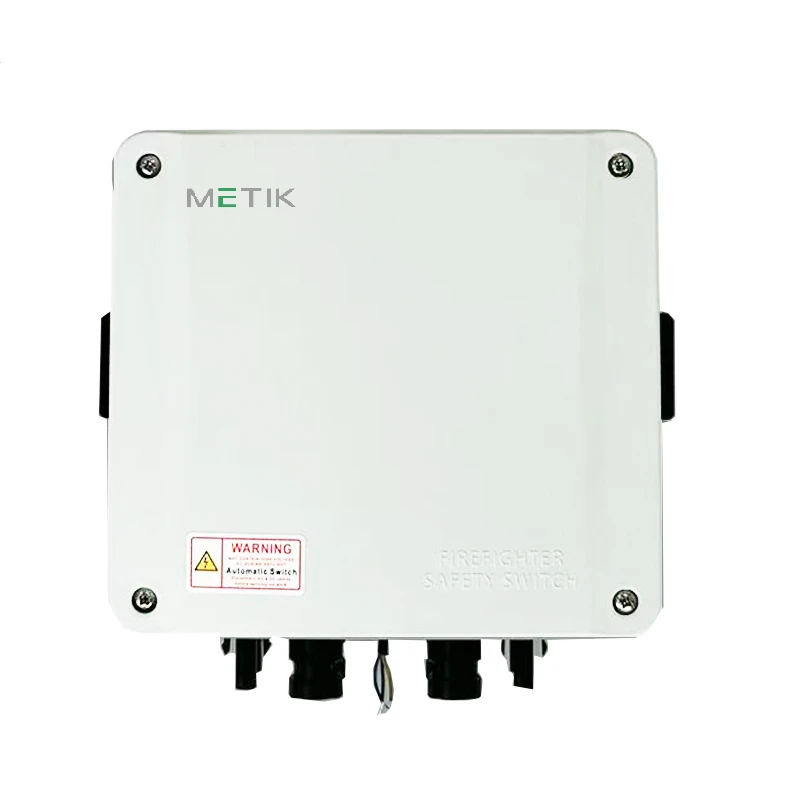

Fireman Switch ir specializēts lieljaudas{0}}līdzstrāvas atvienošanas simulators, kas uzstādīts jumta saules enerģijas bloka tuvumā. Tās galvenais mērķis ir nodrošināt automātisku vai manuālu elektrisko izolāciju augstsprieguma līdzstrāvas (DC) glābšanas līnijām, kas avārijas gadījumā iet cauri ēkai.
Tehniskās specifikācijas
|
Parametrs |
Specifikācija |
|
Maksimālais sistēmas spriegums |
1000V / 1500V DC |
|
Nominālā darba strāva |
16A / 32A / 40A / 55A |
|
Polu konfigurācija |
2P / 4P / 4B (dubultais MPPT atbalsts) |
|
Izolācijas un pārsprieguma novērtējums |
Uimp 8kV |
|
Mehāniskais kalpošanas laiks |
>10 000 operāciju |
|
Elektriskā izturība |
>1500 pilnas-slodzes atvienošanas cikli |
|
Kontrolēt barošanas avotu |
100–240 V maiņstrāva, 50/60 Hz |
Galvenās iezīmes
Magnētiskā loka izzušana:Patentētās magnētiskā loka{0}}dzēšanas kameras nomāc līdzstrāvas lokus saskaņā ar IEC 60947-3 lietošanas kategorijām, samazinot kontaktu eroziju, lai saglabātu ilgtermiņa kontaktu pretestības etalonus.
Augstas{0}}temperatūras struktūras integritāte:Polikarbonāta korpuss saglabā nominālo mehānisko deformāciju un triecienizturību zem jumta saules starojuma līdz 85 grādu apkārtējās vides robežai.
Atsperes{0}}mehāniskā iedarbināšana:Motora{0}}darbinātā uzglabāšanas atspere tiek mehāniski atbrīvota 150 ms laikā pēc maiņstrāvas vadības jaudas zuduma, veicot fizisku līdzstrāvas izolāciju, lai izpildītu attālās ātras izslēgšanas uzdevumus.
IP66 noslēgts korpuss ar iebūvētu ventilācijas atveri:UV-stabilizēts korpuss, kas aprīkots ar spiediena-izlīdzināšanas membrānas vārstu, lai novērstu iekšējo kondensāciju no diennakts temperatūras svārstībām, neapdraudot IP66 iekļūšanas aizsardzību.
Ražošanas precizitāte
Automatizēta montāža un kvalitātes kontrole
Ražošanas līnijās tiek izmantotas automatizētas griezes momenta{0}}piestiprināšanas stacijas ar digitālo reģistrēšanu, lai nodrošinātu vienmērīgu saspiešanas spēku visos konstrukciju savienojumos.
Iekļūšanas un hermētiskuma pārbaude
Katrai atsevišķai vienībai tiek veikta automātiska spiediena{0}}krituma pārbaude, lai pirms galīgās iepakošanas pārbaudītu IP66 blīvējuma integritāti.
Regulāra dielektriskā pārbaude
Visas vienības iziet automatizēto optisko pārbaudi (AOI) vadības elektronikai, kam seko 3,5 kV maiņstrāvas izolācijas tests, lai pārbaudītu dielektriskās izturības spējas.
AQL 0.4 Audits un vides testēšana
Urna condimentum mattis pellentesque nibh. Integer vitae justo eget magna.
Komerciālie noteikumi
MOQ un OEM opcijas:Minimālais pasūtījuma daudzums ir 200 vienības standarta modeļiem; pielāgotiem OEM zīmola un konfigurācijas protokoliem ir nepieciešamas vismaz 1000 vienības.
ISTA-3A un ISPM-15 iepakojums:Piegādāts divslāņu 5-slāņu gofrētā kartona kastēs ar pielāgotiem -HDPE putuplasta ieliktņiem, kas novietoti uz paletēm uz termiski apstrādātām, fumigētām koka paletēm.
Konteinera optimizācija:Standarta 20 GP konteinerā var ievietot līdz pat 5400 iepakotām vienībām, tādējādi optimizējot apjoma efektivitāti un samazinot okeāna kravas pārvadājumu izmaksas uz vienu -vienību.
Izpildes laiks:Pirmās partijas pabeigšana 25 darbadienu laikā pēc-depozīta; atkārtoti vispārīgie līguma pasūtījumi, kas tiek nosūtīti 10 darba dienu laikā.
Incoterms atbalstīts:Pieejami FOB, CIF un DDP piegādes noteikumi.
Pēc-pārdošanas atbalsts
5 gadu funkcionālā garantija:Nodrošina 100% nomaiņu mehānisku vai elektrisku funkcionālu bojājumu gadījumā saskaņā ar standarta darbības parametriem.
24 stundu tehniskais SLA:Inženierijas un{0}}tīklu saderības pieprasījumi no pētniecības un attīstības komandas saņem formālu tehnisko atbildi 24 stundu laikā.
Inženiertehniskā novērtējuma paraugi:Laboratorijas kvalifikācijai un invertora{0}}saderības pārbaudei pieejamas novērtēšanas vienības.
15 gadu rezerves daļu pieejamība:Garantēta nepārtraukta precīzas mehāniskās formas{0}}komponentu un iekšējo rezerves daļu piegāde pēc-iegādes.
Iepriekšējas aizstāšanas protokols:Pēc sērijveida defekta notikuma pārbaudes (pārsniedzot 0,1% lauka atteices koeficientu), nomaiņas vienības tiek nekavējoties nogādātas ar gaisa{1}}kravu, lai samazinātu vietnes dīkstāves laiku.
FAQ
J: Kādiem starptautiskajiem drošības sertifikātiem atbilst Fireman Switch?
A: Ugunsdzēsēju slēdzis ir izstrādāts un pārbaudīts atbilstoši IEC 60947-3 līdzstrāvas izmantošanas kategorijai fotoelementu atvienošanas lietojumiem, kas attiecas uz nominālo spriegumu līdz 1000 V līdzstrāvai un 1500 V līdzstrāvai. CE marķējuma dokumentācija un trešās puses tipa pārbaudes ziņojumi, kas apstiprina 8kV pārsprieguma impulsa reitingu un IP66 iekļūšanas aizsardzību, ir pieejami lejupielādei projekta reģistrācijas laikā.
J: Vai šo slēdzi var integrēt esošajās saules invertora sistēmās?
A: Jā. Slēdzis atbalsta 2P un 4P polu konfigurācijas ar divu MPPT ievades iespēju, padarot to saderīgu ar lielāko daļu stīgu invertoru arhitektūru no tādiem ražotājiem kā SMA, Huawei un Fronius 1000 V līdzstrāvas un 1500 V līdzstrāvas sistēmu klasēs.
J: Kā tiek pārbaudīta loka slāpēšana reālos darbības apstākļos?
A: Loka slāpēšana ir apstiprināta, izmantojot IEC 60947-3 izturības testu pie nominālās strāvas (16A līdz 55A) un pilnas līdzstrāvas slodzes sprieguma, apstiprinot, ka patentētās magnētiskā loka-dzēšanas kameras sasniedz nepieciešamo, kas ir lielāka par vai vienāda ar 1500 pilnas slodzes atlikušās atvienošanas atvienošanas ciklos.
J: Kas notiek, ja vadības barošanas bloks neizdodas?
A. Ja tiek zaudēta maiņstrāvas vadības jauda (100–240 V), atsperes{2}}mehāniskais izpildmehānisms tiek atbrīvots 150 ms laikā un fiziski atver līdzstrāvas kontaktus bez jebkādas elektroniskas komandas-drošības-konstrukcija, kas atbilst NEC 2017 690.12. panta ātras izslēgšanas nolūkam.
J: Kā tiek nodrošināta ilglaicīga{0}} uzticamība ražošanas sērijām?
A: Katra ražošanas partija tiek pārbaudīta saskaņā ar ISO 2859-1 AQL 0.4 standartiem, izlases paraugiem veicot termisko ciklu no -40 grādiem līdz +85 grādiem un automātiskai 3,5 kV maiņstrāvas dielektriskās izturības pārbaudei 100% vienību.
J: Vai slēdzis ir piemērots ekstrēmām jumta vidēm?
A: Jā. IP66-slēgtais polikarbonāta korpuss iztur nepārtrauktu apkārtējās vides temperatūru līdz 85 grādiem tiešā saules starojuma ietekmē, un integrētais spiediena izlīdzināšanas membrānas vārsts novērš iekšējo kondensāciju no ikdienas temperatūras svārstībām, neapdraudot aizsardzību pret iekļūšanu.
J: Kāda veida apkope ir nepieciešama pēc uzstādīšanas?
A: Iekšējā apkope nav nepieciešama. Vienīgā ieteicamā apkope ir ikgadēja spailes griezes momenta vizuāla pārbaude (pievilkšana līdz norādītajam 2,5 Nm saskaņā ar uzstādīšanas rokasgrāmatu) un tālvadības izslēgšanas signāla funkcionālā pārbaude, lai apstiprinātu 150 ms iedarbināšanu.
J: Vai ierīci var izmantot ātrai izslēgšanai saderīgās PV sistēmās?
A: Jā. Ja tas ir pievienots kā masīva-līmeņa ātrās izslēgšanas iniciators un savienots ar maiņstrāvas vadības signālu no saderīga invertora, slēdzis atbilst NEC 2017 §690.12 ātras izslēgšanas prasībām sistēmām, kas uzstādītas ēkās vai ēkās.
J: Kā tiek nodrošināta produktu konsekvence lielos pasūtījumos?
A. Lieliem pasūtījumiem AQL 0.4 sērijas auditi nodrošina statistiski stabilu paraugu ņemšanu-šajā pieņemšanas līmenī, lai 5000 vienību partijas izturētu nulles defektus 200 vienību izlasē, nodrošinot ļoti augstu izejošo kvalitāti.
J: Kādi ir galvenie atteices scenāriji, kuriem sistēma ir paredzēta, lai novērstu?
A: Trīs primārie atteices scenāriji, uz kuriem attiecas projektēšanas adreses, ir kontaktmetināšana ar lielu līdzstrāvas ieslēgšanas strāvu, nekontrolēta loka izbūve sprieguma atvienošanas laikā- un nepilnīga izolācija, ko izraisa vadības ķēdes kļūme.
